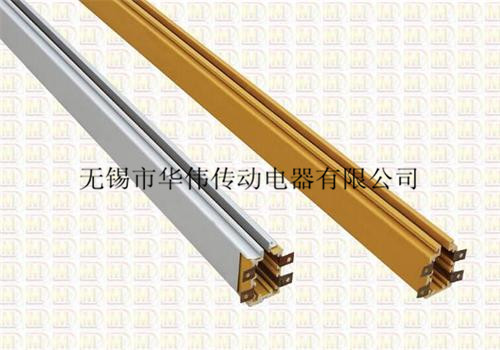

多極滑觸線由高強度工程塑料絕緣導管或鋁合金保護套、多極導電銅排、集電器以及懸吊、固定等組件組合而成。以設計緊湊、安全可靠、經濟方便等特點，被廣泛應用于廠礦、冶金、發電、起重機以及自動化生產線和其他移動饋電設備。那么下面就來了解一下它的主要部件及工作原理吧。
一、多極滑觸線主要部件及工作原理
供電滑觸線裝置由導管，導電器兩主要部件及一些輔助組件構成如下：
1、導管：是一根半封閉的異形管狀部件，是**滑觸線的主體部分。其內部可根據需要嵌設2-9根裸體導軌作為供電導線，各導軌間相互絕緣，并與外殼絕緣，從而保證供電的優良性，同時，這也促進電力設備朝節能環保方向發展。并在帶電檢修時有效地防止檢修人員觸電事故。
2、導電器是在導管內運行的一組電刷殼架，由安置在用電機構(行車、小車、電動葫蘆等)上的拔叉(或牽引鏈條等)帶動，使之與用電機構成同步運行，將通過導軌，電刷的電能傳輸到電動機或其它控制元件。導電器電刷的極數有3-16極與導管中導軌數相應。
二、多極管式滑觸線組成部分：
1、端蓋：保護滑觸線和提高產品的系數。
2、接頭護套：保護滑觸線的接頭部位，提高產品的可靠性。
3、提掛件：固定和保持導管不變形。
4、集電器：集電器又稱受電器，滑觸線上電流通過集電器傳導至用電設備上，集電器安裝在集電器支架上，而集電器支架安裝在運動的設備上。隨設備移動，集電器上碳刷在滑導線內移動，實現不間斷供電。為便于集電器電刷的滑移和減少電刷磨損，特在電刷根部鑲嵌倒角45度的銅套;同時為了使集電器移動靈活輕便，在導輪中加裝了軸承。
5、拔插：向集電器傳遞移動推力或拉力，并適度調整傳動誤差和傳動沖擊。
導管和導電器是多級滑觸線的兩個主要部件，是保證滑觸指示燈供電的關鍵;多級管式滑觸線主要由端蓋、接頭護套、提掛件、集電器以及拔插五個部件組成。
以上就是小編為大家介紹的有關于多極滑觸線的主要部件和工作原理，希望能夠給大家帶來幫助。公司是專業從事移動供電系統的開發和生產的企業，對此你還有什么不了解的，歡迎前來咨詢我們網站，我們會有專業的人士為你講解。
