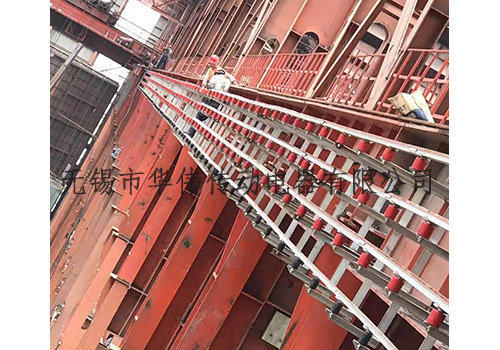

? ? ? 相信大家對于鋼體滑觸線這個詞應該沒有什么太多的了解吧。其實在我們生活中很多行業都需要運用到它，鋼體滑觸線由銅導軌、導軌支架、絕緣子組件以及外置式集電器等組件組合而成,由于該產品具有電流大、耐高溫、抗腐蝕等特點,因此被廣泛地應用于冶金、造船、港口裝卸等行業。下面小編為來為大家講解一下它在安裝時的步驟吧。
? ? ? 2、鋼體滑觸線連接裝置的安裝：角鋼支架安裝完畢后，再將絕緣子組件按設計要求安裝在鋼體滑觸線上，架在角鋼支架上，裝上連接板，穿上螺栓輕緊螺母，滑線不能頂死，應留間隙，待整體安裝完畢調整好后，再旋緊螺母。要求在100m內誤差，水平和垂直方向不超過10mm。
? ? ? 3、動力輸入裝置的安裝：動力輸入的安裝位置可根據設計要求，和車間動力輸入端相近處安裝，根據導體的截面積配置相應的輸入電源連接板，以保證通過同等電流的載流量。將連接長板和短板通過螺栓連接在滑觸線上，一定要壓緊。若滑觸線線路過長，導致電壓降過大時，可改變供電方式，由一端輸入電源，可改為中間輸入或兩點或多點輸入，以減少電壓降。
? ? ? 4、檢修段裝置的安裝：檢修段裝置是根據客戶要求配置的，在同一條供電系統中為了不影響其他設備的正常運行，可以設置檢修段裝置，在檢修某一臺車時不影響其他吊車的正常運行。
檢修段的安裝步驟：將絕緣塊放置兩根滑觸線中間，兩邊用絕緣板連接，用螺栓緊固。在檢修段兩端300處安裝動力輸入裝置，500mm處必須增加角鋼支架，加強支撐，外接隔離開關(用戶自備)。
? ? ? 5、膨脹段裝置安裝：鋼體滑觸線的膨脹裝置可以采用分散補償法，也可以采用集中補償法，鋼體滑觸線集中補償法，當全線長度低于100米時，(溫差小于20度時，無需安裝膨脹段)。當全長度超過100米時溫差大于40度小于80度時可采用集中補償法。根據計算當鋼體滑觸線超過100m時，溫差在50度時zui大膨脹量在90mm左右，因此，設置膨脹裝置應在50m以內。由于銅的膨脹量小于鋁的膨脹量因此，膨脹段間隙可以參考鋁滑觸線的膨脹量間隙，取值為鋁膨脹量的2/3為宜。安裝時可根據現場安裝溫度來確定安裝間隙，zui大不超過30mm，因為鋼體滑觸線集電器滑靴寬度為100mm，超過30mm集電器在滑動過程中容易發生卡滯現象，造成集電器損壞。
? ? ? 6、鋼體集電器的安裝：a、鋼體集電器分單刷、和雙刷，當載流量小于600A時，可以采用單刷集電器，當載流量大于600<1200A時可以采用雙刷集電器。b、將絕緣子緊固在集電器上，將集電器安裝在吊車預留的安裝位置，安裝固定，將集電器碳刷緊壓在鋼體滑觸線上，并調節預緊壓力約50-70N。
? ? ? 注意：接觸壓力不要過大，會造成過度磨損，損傷靴片。
? ? ?7、通電試車：把電源線牢固的連接在動力輸入裝置上，注意壓緊。由于鋼體滑觸線沒有絕緣外套，因此，仔細檢查絕緣子和連接線的連接距離防止有聯電現象造成事故。再進行安裝線路全面檢查，特別注意鋼體滑觸線的膨脹段的間隙zui大不得超過30mm，確認安裝無漏項時可以通電進行空載試車，往返幾個來回，若無異常即可投入負載試車。觀察電壓、電流是否正常，是否有拉弧現象，若有異常應立即停車，切斷電源，進行檢查，故障排除后再投入運行。
? ? ? 以上就是小編今天為大家分享的關于鋼體滑觸線安裝步驟的相關知識，希望看完之后能夠?qū)δ阌兴鶐椭?，如果你有任何這方面的需求，歡迎與本公司進行聯系。
