談及滑觸線想必有些人會覺得陌生，但其實不然，滑觸線是出現在我們?nèi)粘Ｉ钪械?，而且是息息相關的，只不過是未曾注意過它。既然小編在這里說到息息相關，那么單極滑觸線到底是出現在哪呢?像我們?nèi)粘３俗碾娞輧?nèi)部就是包含的。那么單極滑觸線安裝程序和要點是什么呢?下面就和小編一起來看看吧 。

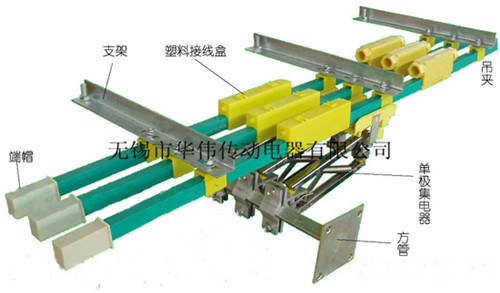

1、安裝滑觸線支架，用焊接或膨脹螺栓按規定間距把角鋼支架安裝在軌道梁上。支架的架設是滑觸線安裝質里的關鍵,是保證滑觸線平整性和使用性的重要環節，必須保證支架在整條線上的平整性,角鋼的伸出尺寸-致角鋼要平行不能歪斜。有長方孔角鋼的平面在一個水平面內，廠方孔要在一條線上。 -般可用鋼絲拉線找平找正，輕型滑觸線兩支架間距<1. 5m。
2、把提掛架安裝在角鋼支架上，此時螺母不要擰緊，待滑觸線安裝調整后再打緊。
3、安裝滑觸線接頭護套嘹把滑觸線裝入提掛架的卡口內卡住重型線的提掛夾已安裝在導線上)。滑觸線裝好后調平旋緊掛架的螺母，把接頭裝入導線的另一端，同樣方法安裝滑觸線，用接頭將兩根滑觸線連接好，裝上接頭護套,將安全滑觸線調平,緊固。依次裝好全部滑觸線，注意接頭處應平滑，間隙<0.5mm。
4、安裝動力輸入段。按照設計好的供電方式安裝動力輸入段, - -定要旋緊，再裝上護罩。
5、裝護套固定夾按設計方案安裝固定夾,一線兩個。
6、裝端頭護套在滑觸線的兩頭安裝端套也可在吊掛前提前裝上。檢查整條滑觸線安裝好后應認真檢查滑觸線要平直,間距要-致， 且滑觸線應與起重機道軌平行，偏差≤5m,懸掛要旋緊接頭處要平滑。
7、安裝集電器及其支架.滑觸線安裝好后即可安裝集電器,集電器支架中心線必須與滑觸線下部護套低平面的距離為HE155m.m,即集電器觸靴放入滑觸線~型槽時，集電器連桿必須水平。M座必須安裝水平且與滑觸線平行。滑觸線入型槽槽尖必須與集電器垂直中心線在同一垂 直平面內。集電器的電纜線與用電設備的電纜線接好注意在接線前，應按常規檢查電機的各項絕緣要*否符合要求，若發現異常應檢修或更換。
8、接電源。把電源線牢固的接在動力輸入段上,注意壓緊。試車.先應空載試車往復運行幾個來回，若無異常應立即停車切斷電源進行檢查,排除頡障。
以上就是小編給大家介紹的有關于單極滑觸線的安裝程序和安裝要點，希望看完之后能夠?qū)Υ蠹矣兴鶐椭?。公司已?jīng)形成管形滑觸線、單級組合式、C型、M型、及剛體式滑觸線四大系列20多個品種的產品，如果您對上述產品有所需求，歡迎您前來咨詢。
