多極滑觸線可能大家都不太清楚是什么，小編覺得它和家里窗簾的滑軌有點相似，多極滑觸線它的作用就是用于移動設備，多極滑觸線的出現，大大方便了一些需要在工作中移動的電力設備，它現在廣泛應用于電動葫蘆以及各種起重機，那么你知道多極滑觸線的裝置都有哪些組成的嗎？
移動設備由于移動，需要不斷地變換位置，在每一個不同的位置上，移動設備又要隨時能獲得動力電源，否則就無法繼續移動。這時，滑觸線就應運而生了。沿著移動設備的運行軌道平行敷設了若干條導體，接通電源。在移動的設備上，又安裝上可以從導體上取電的集電器。這樣，當設備移動時，集電器隨設備同步運行，并隨時從導體上取得電源，提供給設備，以使設備可繼續移動。這些導體和集電器組成的裝置就稱作滑觸線。

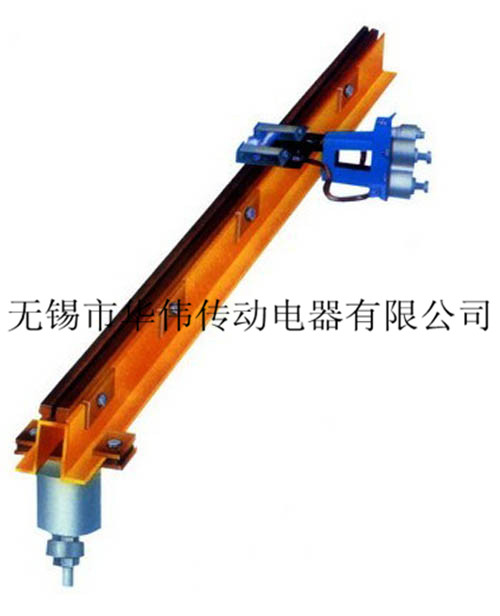

供電滑觸線裝置由護套，導體、受電器三個主要部件及一些輔助組件構成
1、護套：是一根半封閉的導形管狀部件，是滑觸線的主體部分。其內部可根據需要嵌高3-16根體導軌作為供電導線，各導軌間相互絕緣，從而保證供電的安全性。并在帶電檢修時有效地防止檢修人員觸電事故。廠家生產的導管每條長度各不相同，可以連接成任意需要長度，普通導管制作成直線形，也可按特殊需求制成圓弧形等。
2、導體：主要材質是銅，根據其截面積常用的有10平方，16平方，25平方
3、受電器是在導管內運行的一組電刷殼架，由安置在用電機構（行車、小車、電動葫蘆等）上的撥叉（或牽引鏈條等）帶動，使之與用電機構同步運行，將通過導軌，電刷的電能輿到電動機或其他控制元件。受電器電刷的極數有3-16極與導管中導軌極數相應。
（二）產品特性
1、安全：供電滑觸線外殼系由高絕緣性能的工程塑料制成。外殼防護等級可根據需要達以IP13、IP55級，能防護雨、雪和冰凍襲擊以及吊物觸及。產品經受多種環境條件考驗。絕緣性能良好，對檢修人員觸及輸電導管外部無任何傷害。
2、可靠：輸電導軌導電性能極好，散熱較快，并用電流密度高，阻抗值低，線路損失小，電刷由具有高導電性能，高耐磨性能的金屬石墨材料制成。受電器移動靈活，定向性能好，有效控制了接觸電弧和串弧現象。
3、經濟：供電滑觸線裝置結構簡單，采用電流密度高，電阻率低，電壓損耗低的銅排作為導電主體。可節電6%左右，實現以塑代鋼，以塑代銅，設計新穎，無需其他絕緣結構，無需補償線，安裝于起重機控制室同側，節省安裝材料和經費，其綜合費用與鋼質滑線大致相同。
4、方便：供電滑觸線裝置將多級母線集合于一根導管之中，組半簡便。其固定支架，連接夾、懸吊裝置，均以通用件供應，裝拆、調整、維修亦十分方便。
以上就是小編給大家介紹的內容，不知道大家有了解多極滑觸線了嗎？如果您還想了解更多敬請關注我們的網站奧，我們將持續為您更新的呢，感謝您的瀏覽！
